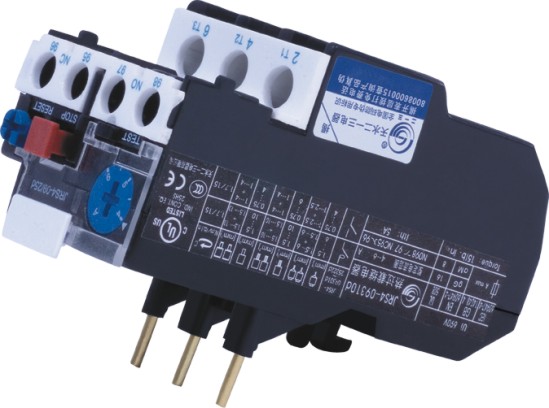

JRS4 系列热过载继电器
一、用途
JRS4 系列热过载继电器用于交流50Hz（或60 Hz）、额定工作电压至660V 的电路中，作交流电
动机的过载和断相保护。
二、型号、参数及尺寸
■结构形式
△双金属片式；
△有整定电流调节装置
△三相；
△具有周围空气温度补偿；
△带断相保护
△手动复位；
△具有脱扣指示；
△辅助触头为电气上分开的一常开和一常闭触头。

△大气条件：可有凝露、盐雾 、油雾、霉菌、海上潮湿空气等存在；
△倾斜、摇摆：各方向不超过22.5o；
△振动：频率为2～13.2Hz，振幅为±1ｍｍ，频率13.2～80Hz，加速度为±7ｍ/ｓ2；
△电源电压和频率变化：稳态电压变化为额定值的+6%～-10%，稳态频率变化为额定值
的±5%；
△安装面与垂直面斜度不大于5o，应按正常位置安装。
四、使用注意事项
■热继电器出厂时已经调试合格，用户使用时不得随意打开盖板调动动作机构，使用时
注意下列几点：
- 6 -
△热继电器的正常工作位置应是躯壳上的盖板向上，处于水平位置；
△选用热继电器时应注意被保护电动机的型号、容量、工作场合、起动及负载情况，然
后选择与被保护电动机额定电流值相适应的热继电器，并应调整电流调节装置，使热
继电器的整定电流值与被保护的电动机的额定电流值相适应；
△热继电器出厂时复位按钮均调整在手动复位位置；
△热继电器与接触器组合安装时，螺钉要拧紧，否则会影响热继电器的动作特性，或者
在受振动时可能脱落。
■JRS4-140d 机型由热继电器本体和接线座两部分组成,不仅可以和GSC1-115-170 接触
器组合安装,还可与GSC1-80-95 接触器组合安装,也可以独立安装,配套选项型时请
